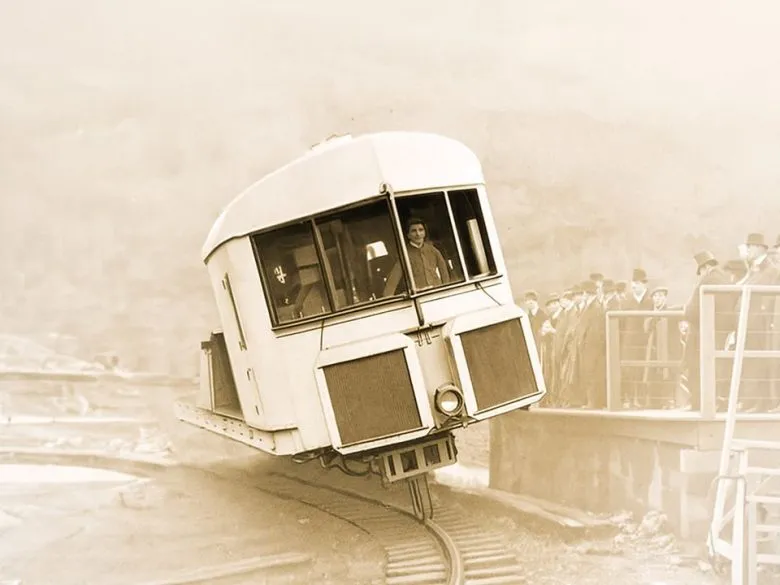

Гіроскопічний монорейл, створений Луїсом Бреннаном на початку XX століття, став одним із найбільш незвичайних транспортних винаходів свого часу. Презентований у 1910 році, цей поїзд здатен був балансувати на одній рейці та автоматично нахилятись у поворотах без втручання машиніста, що вражало сучасників своїми унікальними технічними рішеннями.
Про це розповідає KURAZH
Переваги та особливості монорейкового поїзда Бреннана
Головна ідея Бреннана полягала у використанні лише однієї рейки замість двох, що мало забезпечити вищу швидкість руху та суттєво знизити витрати на будівництво залізничних колій. Його монорейковий поїзд міг би проходити круті повороти на великій швидкості, не ризикуючи зійти з рейок, а для прокладання колії потрібно було б удвічі менше матеріалів. Відмінністю від сучасних монорейок, які зазвичай використовують підняті над землею конструкції, була можливість руху по звичайних залізничних шляхах.
Серцем цього винаходу став гіроскоп — пристрій, що обертається і зберігає напрямок своєї осі в просторі. Саме він забезпечував стійкість поїзда, миттєво реагуючи на зміни нахилу, і пасажири навіть не помічали, як поїзд коригує своє положення під час руху.
“В основі поїзда знаходився гіроскоп (обертовий пристрій, здатний зберігати незмінним напрямок своєї осі обертання в просторі), який коригував би нахил поїзда ще до того, як пасажири це помітять”.
Спочатку система працювала добре, але при вході у повороти виникала проблема: гіроскоп прагнув зберегти своє просторове положення, що призводило до перекидання поїзда. Для вирішення цієї задачі Бреннан встановив другий гіроскоп, який обертався у протилежному напрямку. Обидва були з’єднані зубчастою передачею, і під час поворотів їхня взаємодія компенсувала небажані прецесії, дозволяючи поїзду залишатися стійким.
Випробування прототипу і шлях до досконалості
Згодом Бреннан збудував повнорозмірний прототип: 12-метровий вагон вагою 22 тонни з двома потужними гіроскопами, що оберталися зі швидкістю 3,5 тисячі об/хв. Однак збільшення масштабу призвело до нових викликів — сила тяжіння, яка прагнула перекинути поїзд, стала значно відчутнішою. Тому інженер запровадив контрольовану прецесію, підключивши гіроскопи до бензинового двигуна та розмістивши їх у вакуумованих кожухах для зменшення тертя. Навіть при вимкненні живлення гіроскопи продовжували працювати до 30 хвилин, утримуючи поїзд у рівновазі.
Додатково гіроскопи встановлювалися у карданному підвісі, що дозволяло їм обертатися разом із поїздом навколо поздовжньої осі. Під час нахилу осі гіроскопів вступали у контакт із направляючими пластинами, змушуючи їх прецесувати швидше і вирівнювати вагон. Проте згодом через вібрації це рішення виявилось недосконалим, і Бреннан закріпив гіроскопи безпосередньо на шасі, що зробило систему стабільнішою.
Система управління поїздом була складною: вісь одного з гіроскопів була з’єднана з виконавчим штоком, який через важелі та клапани керував потоком стисненого повітря. Це повітря рухало зубчасту рейку між двома гіроскопами, змушуючи їх прецесувати у потрібному напрямку для вирівнювання вагону. Завдяки цьому навіть при різкому нахилі поїзд миттєво повертався у горизонтальне положення. Винахід Бреннана був настільки ефективним, що навіть якщо всі пасажири зібрались на один бік, поїзд залишався ідеально збалансованим.
Попри інженерний успіх, масового впровадження монорейл не здобув — інвестори сумнівалися у надійності, а необхідність встановлення окремого гіроскопа на кожен вагон значно ускладнювала виробництво. До того часу традиційні дворейкові поїзди вже утвердилися як стандарт транспорту.
Втім, гіроскопічний монорейл Бреннана залишається прикладом технічного генія, який випередив свій час і надихає цінувати інноваційні ідеї видатних інженерів минулого.
